►  PNEUMATIKUS LÁNCOS EMELŐ

►  JDN Pneumatikus emelők általános ipari területekre

Pneumatikus láncos emelő JDN Profi 4 vagy 6 bar

► 250 kg, 500 kg, 1000 kg, 2000 kg



ATEX besorolás
Ex II 2G Ex IIA T4 Gb X
Ex II 2G Ex IIIA T130°C Db X
Ex II 2G Ex h IIC T4 Gb X
Ex II 2G Ex h IIIC T130°C Db X



Technikai adatok és méretek



4 bar levegőnyomással

típus 025 TI 05 TI 1 TI 2 TI
  terhelhetőség          kg 160 320 630 1250
  levegő nyomás         bar 4 4 4 4
  láncágak száma 1 1 1 2
  teljesítmény          kW 0,6 0,6 0,6 0,6
  emelési sebesség maximális terhelésnél          m/min 20 10 5 2,5
  emelési sebesség terheletlenül         m/min 37,5 16 10 5
  süllyesztési sebesség maximális terhelésnél          m/min 38 17 10 5
  levegő fogyasztása maximális terhelésnél - emelésnél          m3/min 0,7 0,7 0,7 0,7
  levegő fogyasztása maximális terhelésnél - süllyesztésnél          m3/min 0,8 0,8 0,8 0,8
  levegő csatlakozás G½ G½ G½ G½
  tömlő belső átmérője         Ø mm 13 13 13 13
  saját tömeg 3 m teherlánccal          kg 27 27 27,5 34
  teherlánc méretei          mm 7x21 7x21 7x21 7x21
  teherlánc saját tömege          kg/m 1 1 1 1
  standard emelési magasság          m 3 3 3 3
  kontrol kábel hossza standard emelési magasságnál 2 2 2 2
  zajszint maximális terhelésnél - emelésnél¹          dB(A) 73 74 74 74
  zajszint maximális terhelésnél - süllyesztésnél¹         dB(A) 77 77 77 77

¹ Mérés 1 méter távolságról a DIN 45635 part 20. szerint.



6 bar levegőnyomással

típus 025 TI 05 TI 1 TI 2 TI
  terhelhetőség          kg 250 500 1000 2000
  levegő nyomás          bar 6 6 6 6
  láncágak száma 1 1 1 2
  teljesítmény          kW 1 1 1 1
  emelési sebesség maximális terhelésnél          m/min 20 11 5,5 2,7
  emelési sebesség terheletlenül         m/min 42 19 11 5,5
  süllyesztési sebesség maximális terhelésnél          m/min 38 17 11 5,5
  levegő fogyasztása maximális terhelésnél - emelésnél          m3/min 1,2 1,2 1,2 1,2
  levegő fogyasztása maximális terhelésnél - süllyesztésnél          m3/min 1,5 1,5 1,5 1,5
  levegő csatlakozás G½ G½ G½ G½
  tömlő belső átmérője        Ø  mm 13 13 13 13
  saját tömeg 3 m teherlánccal          kg 27 27 28 34
  teherlánc méretei          mm 7x21 7x21 7x21 7x21
  teherlánc saját tömege          kg/m 1 1 1 1
  standard emelési magasság          m 3 3 3 3
  kontrol kábel hossza standard emelési magasságnál 2 2 2 2
  zajszint maximális terhelésnél - emelésnél¹          dB(A) 74 75 76 76
  zajszint maximális terhelésnél - süllyesztésnél¹         dB(A) 78 78 78 78

¹ Mérés 1 méter távolságról a DIN 45635 part 20. szerint.

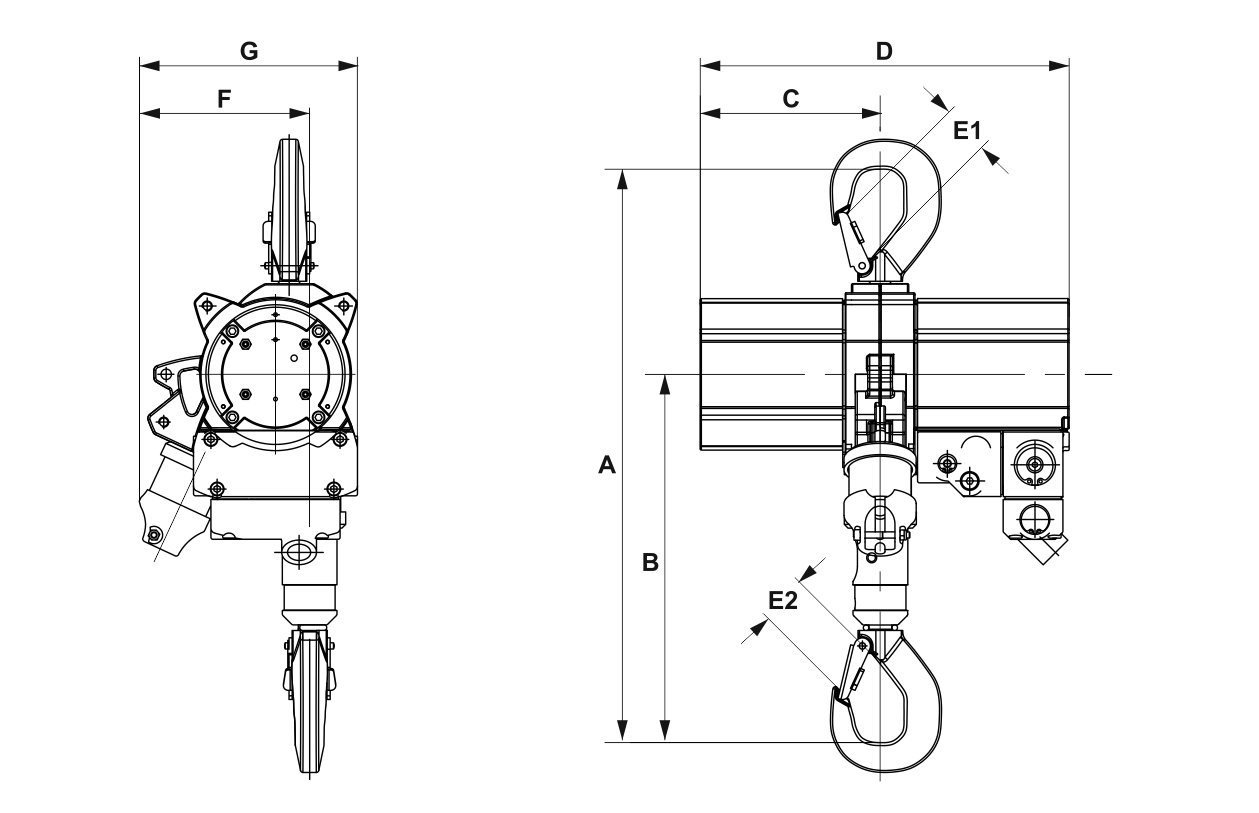

típus méretek   mm
A B C D E1 E2 F G
025 TI 450 288 145 297 28 28 137 176
05 TI 450 288 145 297 28 28 137 176
1 TI 450 288 145 297 28 28 137 176
2TI 498 336 145 297 28 28 137 183

 A pneumatikus láncos emelők számos elérhetőséggel rendelkeznek, ajánlatkérés és megrendelés előtt mindenképp egyeztessen társaságunkkal!

Egyéb műszaki információk:





1. Köteles vezérlés

Univerzálisan alkalmazható bármilyen vezérlőhosszra.
Ez a vezérlés lehetővé teszi az érzékeny indítást és leállítást.
Az emelési és süllyesztési sebesség fokozatmentesen változtatható.
A kötélvezérlés minden PROFI emelőhöz elérhető, 25 t teherbírásig.
Nagyobb kapacitású PROFI sorozatú 37 TI, 50 TI és 100 TI emelőknél a kötelet húzó lánc váltja fel a nagyobb szilárdság érdekében.








2. FI típusú vezérlés

Érzékeny vezérlés, nagyon könnyű kezelhetőség.
Lehetővé teszi a sebesség nagyon érzékeny szabályozását.
A szintetikus ház ergonómikus kialakításának köszönhetően kezelhetősége nagyon egyszerű és kényelmes.
Nem rozsdásodó anyagok használata lehetővé teszi az alkalmazást olyan területeken, ahol agresszív anyagok vannak a légkörben.
A vezérlőtömlők egy külső burkolatba vannak zárva, amely megvédi őket a környezeti hatásoktól.











3. E típusú vezérlés

Alacsony karbantartást igénylő, korrózióálló.
A nagyon robusztus sárgaréz szelep különbözteti meg az E-vezérlést.
Kis súly és ergonomikus kialakítás biztosítja a könnyű kezelhetőséget.
Érzékeny sebességszabályozás nem lehetséges.
Csak egysebességes változatban érhető el.










4. F típusú vezérlés

Többfunkciós használatra is elérhető.
Az F-control törhetetlen szintetikus anyagból áll, amely ellenáll a környezeti hatásoknak.
Az ergonomikus kialakítású ház könnyű kezelhetőséget tesz lehetővé.
Akár 18 különféle vezérlési funkció integrálható, például kulcsos kapcsoló, kétfokozatú menetsebesség vagy több motor egyidejű vezérlése.
Opciós lehetőség az F-vezérlésnél az emelési és haladási sebesség fokozatmentesen szabályozhatósága.

LN - manuális (szabadonfutó) haladómű kézi tolással vagy húzással
LH - kézi láncos hajtású haladómű
LM - sűrített levegős motorral hajtott haladómű - nyomógombos vezérléssel



Általános jellemzők:

  • Könnyű telepíthetőség alacsony karbantartási igény
  • Leesést és "elmászást" gátló megoldások
  • Íves pályán is használhatók



Opciók:

  • Fogasléc és fogaskerék hajtás
  • ATEX csomag - LM 3,2 t -tól felfelé
  • Offshore festés - LN 1t esetén nem érhető el



Az energia betáplálás különböző rendszerekkel valósítható meg:

  • Energia "lánc"
  • C alakú vagy szögletes sín
  • Spirális tömlő





Összeszerelési ajánlások és méretek

emelő
típusa		 haladómű
típusa		 méretek   mm
A B max. C d D E F G H J* J** K L M N
0,25 TI LN 1t 260 122 b+26 68 122 137 39 145 152 - 530 67,5 28 42 120
0,5 TI LN 1t 260 122 b+26 68 122 137 39 145 152 - 530 67,5 28 42 120
1 TI LN 1t 260 122 b+26 68 122 137 39 145 152 - 530 81,5 28 42 120
2 TI LN 2t 310 162 b+26 80 162 137 46 145 152 - 597 94 28 42 150
0,25 TI LH 2t 250 130 b+36 70 184 137 39 145 152 - 563 103 28 42 116
0,5 TI LH 2t 250 130 b+36 70 184 137 39 145 152 - 563 103 28 42 116
1 TI LH 2t 250 130 b+36 70 184 137 39 145 152 - 563 103 28 42 116
2 TI LH 2t 250 130 b+36 70 184 137 46 145 152 - 611 103 28 42 116
0,25 TI LM 2t 250 130 b+36 70 185 137 39 145 152 - 563 95 28 42 116
0,5 TI LM 2t 250 130 b+36 70 185 137 39 145 152 - 563 95 28 42 116
1 TI LM 2t 250 130 b+36 70 185 137 39 145 152 - 563 95 28 42 116
2 TI LM 2t 250 130 b+36 70 185 137 46 145 152 - 611 95 28 42 116

*  - szerelt  / ** - függesztett

ATEX besorolás:

Ex II 2G Ex h IIA T4 Gb X
Ex II 2G Ex h IIIA T130° C Db X
Magasabb osztály külön kérésre

Pneumatikus láncos emelő - JDN Profi 4 vagy 6 bar
