ATEX besorolás
Ex II 2G Ex IIA T4 Gb X
Ex II 2G Ex IIIA T130°C Db X
Ex II 2G Ex h IIC T4 Gb X
Ex II 2G Ex h IIIC T130°C Db X
Technikai adatok és méretek
| típus | 25 TI | 30 TI | 37 TI | 40 TI | |
| terhelhetőség kg | 25000 | 30000 | 37500 | 40000 | |
| levegő nyomás bar | 6 | 6 | 6 | 6 | |
| láncágak száma | 2 | 2 | 3 | 3 | |
| teljesítmény kW | 1,25 | 1 | 0,75 | 0,7 | |
| emelési sebesség maximális terhelésnél m/min | 5 | 2,5 | 1,6 | 1 | |
| emelési sebesség terheletlenül m/min | 2,4 | 2,4 | 1,7 | 1,7 | |
| süllyesztési sebesség maximális terhelésnél m/min | 2,8 | 2,8 | 2 | 2 | |
| levegő fogyasztása maximális terhelésnél - emelésnél m3/min | 6,5 | 6,5 | 6,5 | 6,5 | |
| levegő fogyasztása maximális terhelésnél - süllyesztésnél m3/min | 2,9 | 2,9 | 2,9 | 2,9 | |
| levegő csatlakozás | G½ | G½ | G½ | G½ | |
| tömlő belső átmérője Ø mm | 35 | 35 | 35 | 35 | |
| saját tömeg 3 m teherlánccal kg | 550 | 550 | 850 | 850 | |
| teherlánc méretei mm | 23,5x66 | 23,5x66 | 23,5x66 | 23,5x66 | |
| teherlánc saját tömege kg/m | 12,2 | 12,2 | 12,2 | 12,2 | |
| standard emelési magasság m | 3 | 3 | 3 | 3 | |
| kontrol kábel hossza standard emelési magasságnál | 2 | 2 | 2 | 2 | |
| zajszint maximális terhelésnél - emelésnél¹ dB(A) | 78 | 78 | 78 | 78 | |
| zajszint maximális terhelésnél - süllyesztésnél¹ dB(A) | 82 | 82 | 82 | 82 | |
¹ Mérés 1 méter távolságról a DIN 45635 part 20. szerint.
Teljesítményadatok szobahőmérsékleten. A változtatás joga fenntartva.
| típus | 50 TI | 60 TI | 75 TI | 100 TI | |
| terhelhetőség kg | 50000 | 60000 | 75000 | 100000 | |
| levegő nyomás bar | 6 | 6 | 6 | 6 | |
| láncágak száma | 4 | 4 | 3 | 4 | |
| teljesítmény kW | 6,3 | 6,3 | 9 | 9 | |
| emelési sebesség maximális terhelésnél m/min | 0,55 | 0,45 | 0,53 | 0,4 | |
| emelési sebesség terheletlenül m/min | 1,3 | 1,3 | 1,33 | 1 | |
| süllyesztési sebesség maximális terhelésnél m/min | 1,6 | 1,6 | 1,25 | 0,95 | |
| levegő fogyasztása maximális terhelésnél - emelésnél m3/min | 6,5 | 6,5 | 7,6 | 7,6 | |
| levegő fogyasztása maximális terhelésnél - süllyesztésnél m3/min | 2,9 | 2,9 | 6 | 6 | |
| levegő csatlakozás | G½ | G½ | G½ | G½ | |
| tömlő belső átmérője Ø mm | 35 | 35 | 35 | 35 | |
| saját tömeg 3 m teherlánccal kg | 940 | 940 | 1800 | 2000 | |
| teherlánc méretei mm | 13x36 | 13x36 | 32x90 | 32x90 | |
| teherlánc saját tömege kg/m | 12,2 | 12,2 | 21,3 | 21,3 | |
| standard emelési magasság m | 3 | 3 | 3 | 3 | |
| kontrol kábel hossza standard emelési magasságnál | 2 | 2 | 2 | 2 | |
| zajszint maximális terhelésnél - emelésnél¹ dB(A) | 78 | 78 | 77 | 77 | |
| zajszint maximális terhelésnél - süllyesztésnél¹ dB(A) | 82 | 82 | 83 | 83 | |
¹ Mérés 1 méter távolságról a DIN 45635 part 20. szerint.
Teljesítményadatok szobahőmérsékleten. A változtatás joga fenntartva.

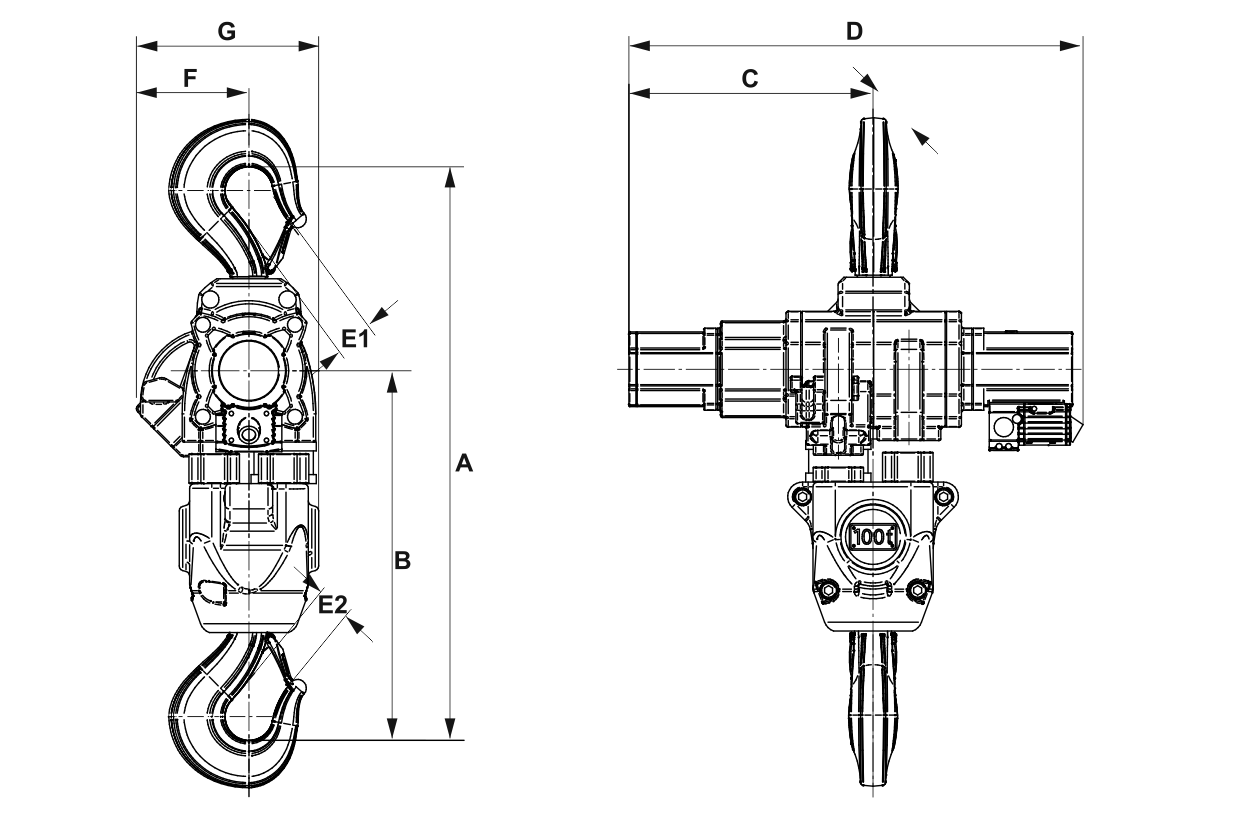

| típus | méretek mm | |||||||
| A | B | C | D | E1 | E2 | F | G | |
| 25 TI | 1260 | 827 | 450 | 900 | 70 | 70 | 270 | 445 |
| 30 TI | 1260 | 827 | 450 | 900 | 70 | 70 | 270 | 445 |
| 37 TI | 1470 | 935 | 540 | 1080 | 100 | 100 | 285 | 450 |
| 40 TI | 1470 | 935 | 540 | 1080 | 100 | 100 | 285 | 450 |
| 50 TI | 1485 | 950 | 540 | 1080 | 100 | 100 | 250 | 430 |
| 60 TI | 1485 | 950 | 540 | 1080 | 100 | 100 | 250 | 430 |
| 75 TI | 1930 | 1250 | 825 | 1535 | 120 | 120 | 405 | 600 |
| 100 TI | 1930 | 1250 | 825 | 1535 | 120 | 120 | 365 | 600 |
A pneumatikus láncos emelők számos elérhetőséggel rendelkeznek, ajánlatkérés és megrendelés előtt mindenképp egyeztessen társaságunkkal!
Pneumatikus láncos emelő - JDN Profi 6 bar
