Emelőszem – 8-271 360°-ban forgatható és 180°-ban billenthető kivitel

A Yoke® 8-271 típusú forgatható és billenthető nagyszilárdságú emelőszemek (gépészeti megnevezéssel terhelés alatt forgó és csuklós emelőelemek) a nehézgépgyártás, az autóipari szerszámtervezés és a monumentális nehézipari anyagmozgatások prémium kategóriás rögzítőkomponensei. Ezt a rendkívül széles mérettartományú, Grade 100-as (10-es osztályú) termékcsaládot kifejezetten olyan komplex emelési feladatokhoz fejlesztették ki, ahol a nehéz gépvázak, turbinaházak vagy présszerszámok mozgatása, megfordítása közben a rögzítési pontnak szabadon kell forognia a tengelye körül (360°), miközben a fülrésznek feszülésmentesen kell követnie a függesztékágak dőlésszögét (180°). A nemesített ötvözött acélból készülő, piros porszórt gyűrűstest és a precíziós csapágyazású metrikus csavar kombinációja akadálytalan elfordulást szavatol a ferde és oldalsó irányú húzásoknál is. Nagyteljesítményű acélkötelekkel, láncfüggesztékekkel vagy textilhevederekkel történő megfogásoknál ez a többtengelyű konstrukció nyújtja a legbiztonságosabb és legdinamikusabb csatlakozást az iparban.

• Nagyszilárdságú csavarozható emelőszem
• 10-es szilárdsági osztály
• 360°-ban elforgatható, 180°-ban billenthető
• Metrikus menet, kiváló csapágyazás
• Festett, lakkozott felület
• Pontos mérettartás
• 4:1 biztonsági tényező
• Minősített - gyártó/méret/teherbírás jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

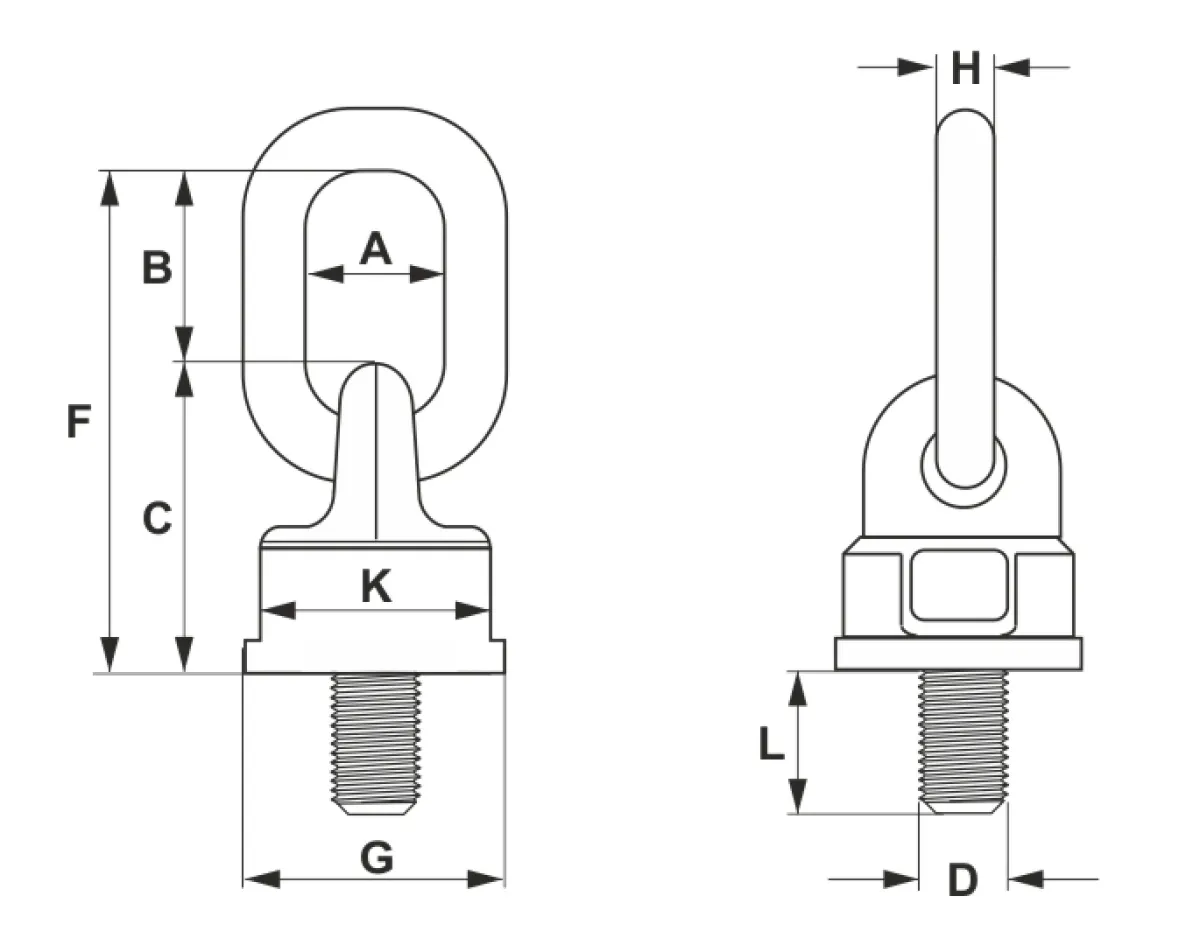

8- 271 típusú emelőszem méretei

Cikkszám	Teherbírás (t)	DxL (mm)	A (mm)	B (mm)	C (mm)	H (mm)	F (mm)	G (mm)	K (mm)	Saját tömeg (kg)
8-271-003	0,3	M8(1,25)x12	29	32	40	8	72	35	30	0,2
8-271-004	0,45	M10(1,5)x15	29	32	40	8	72	35	30	0,2
8-271-006	0,6	M12(1,75)x18	35	50	45	10	95	40	36	0,3
8-271-013	1,3	M16(2)x24	38	50	54	13	104	46	41	0,5
8-271-020	2	M20(2,5)x30	38	54	68	13	122	62	55	1,0
8-271-035	3,5	M24(3)x36	40	66	88	19	154	78	70	2,2
8-271-060	5	M30(3,5)x46	50	86	120	22	206	90	80	4,5
8-271-080	8	M36(4)x55	50	86	120	22	206	90	80	4,6
8-271-120	13	M42(4,5)x64	65	110	122	25	235	98	84	5,5
8-271-130	14	M48(5)x73	65	110	122	25	235	98	84	6,1
8-271-140	20	M52(5)x79	70	120	150	32	270	120	94	10,5
8-271-160	20	M56(5,5)x85	70	120	150	32	270	120	94	10,7
8-271-161	20	M64(6)x95	70	120	150	32	270	120	94	11,6
8-271-310	40	M72(6)x108	90	130	210	45	340	170	145	30,6
8-271-350	40	M80(6)x120	90	130	210	45	340	170	145	31,9
8-271-400	40	M90(6)x135	90	130	210	45	340	170	145	33,9

8-271 típusú emelőszem terhelhetősége (t) - WLL

Cikkszám
8-271-003	0,6	1,2	0,3	0,6	0,4	0,3	0,6	0,4
8-271-004	0,9	1,8	0,45	0,9	0,6	0,4	0,9	0,6
8-271-006	1,2	2,4	0,6	1,2	0,8	0,6	1,2	0,9
8-271-013	2,6	5,2	1,3	2,6	1,8	1,3	2,7	1,9
8-271-020	4	8	2	4	2,8	2	4,2	38
8-271-035	7	14	3,5	7	4,9	3,5	7,3	5,2
8-271-060	10	20	5	10	7	5	10,5	7,5
8-271-080	15	30	8	15	11,2	8	16,8	12
8-271-120	17	34	13	17	18,	13	27,3	19,5
8-271-130	18	36	14	18	19,6	14	29,4	21
8-271-140	25	50	20	25	28	20	42	30
8-271-160	28	56	20	28	28	20	42	30
8-271-161	28	56	20	28	28	20	42	30
8-271-310	50	100	40	50	56	40	84	60
8-271-350	50	100	40	50	56	40	84	60
8-271-400	50	100	40	50	56	40	84	60

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Ajánlott minimális furatmélység: acél:1xd  öntvény:1x25d  alumínium ötvözet:2xd  alumínium-magnézium ötvözet:2,5xd

Az emelőszem terhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - +100 ºC	100%
+100 ºC - +200 ºC	85%
+200 ºC - +350 ºC	75%
+350 ºC felett	nem használható
