Emelőszem – SEB csapágyazott és 360°-ban forgatható kivitel

A Codipro® SEB típusú forgatható nagyszilárdságú emelőszemek (gépészeti megnevezéssel terhelés alatt forgó emelőcsavarok) a nehézgépgyártás, az autóipari szerszámtervezés és a prémium ipari anyagmozgatások csúcskategóriás rögzítőkomponensei. A globális piacon is kiemelkedő minőségű Grade 100-as (10-es osztályú) termékcsaládot kifejezetten olyan kiemelt biztonságú emelési feladatokhoz fejlesztették ki, ahol a nehéz gépvázak, présszerszámok vagy egyedi szerkezetek mozgatása közben a rögzítési pontnak szabadon, feszülésmentesen kell forognia a saját tengelye körül (360°). A süllyesztékben kovácsolt, nemesített ötvözött acélból készülő, korrózióálló felületvédelemmel ellátott emelőtest és a precíziós golyóscsapágyazású metrikus csavar kombinációja tökéletesen sima elfordulást szavatol teljes terhelés mellett is, megóvva a fogadó menetet a roncsoló nyíróerőktől. Nagyteljesítményű acélkötelekkel, láncfüggesztékekkel vagy textilhevederekkel történő megfogásoknál ez a professzionális forgatható konstrukció nyújtja a legbiztonságosabb és legmegbízhatóbb csatlakozást az iparban.

• Nagyszilárdságú csavarozható emelőszem
• 10-es szilárdsági osztály
• 360°-ban elforgatható
• Metrikus menet, kiváló csapágyazás
• Festett, lakkozott felület
• Pontos mérettartás
• 4:1 biztonsági tényező
• Minősített - gyártó/méret/teherbírás jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

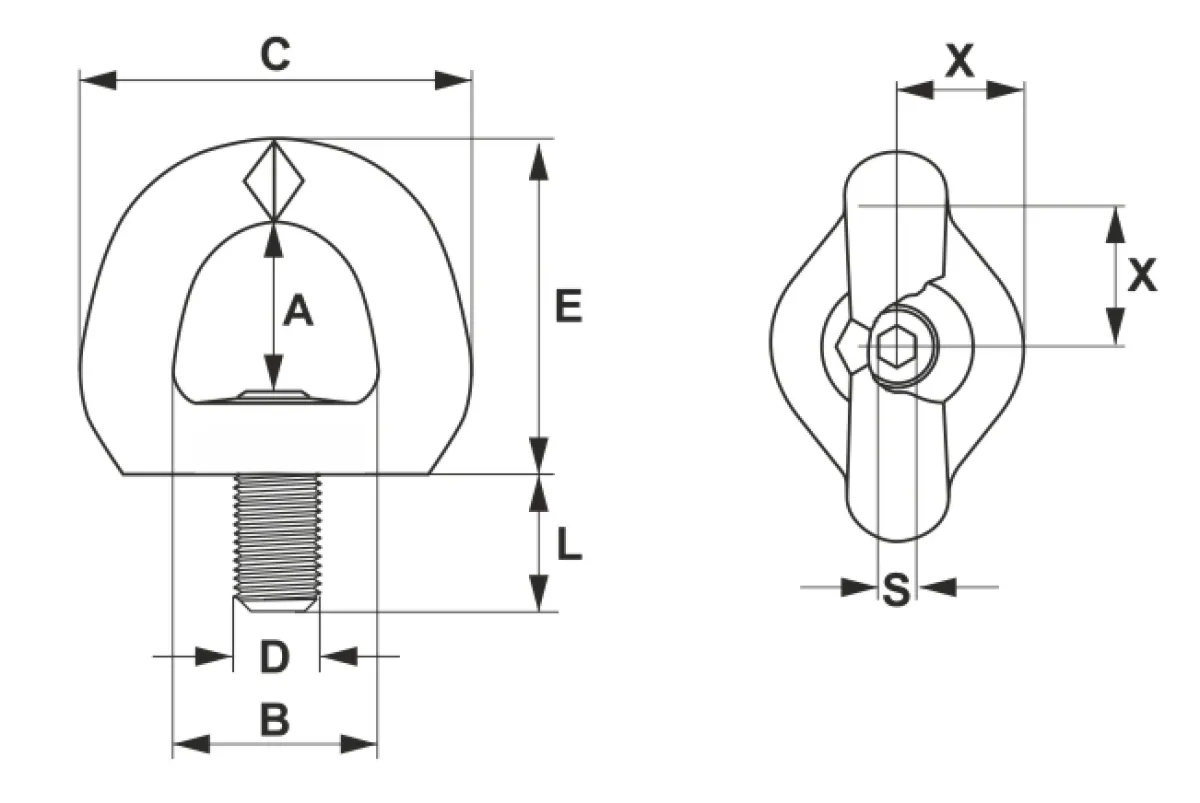

SEB típusú emelőszem méretei

Cikkszám	Teherbírás (t)	DxL (mm)	X (mm)	S (mm)	A (mm)	B (mm)	C (mm)	E (mm)	Saját tömeg (kg)
SEB M 8 UP	0,5	M8(1,25)x14	20	6	30	34	60	57	0,24
SEB M 10 UP	0,7	M10(1,5)x17	20	6	30	34	60	57	0,24
SEB M 12 UP	0,9	M12(1,75)x21	20	6	34	34	60	57	0,24
SEB M 16 UP	1,8	M16(2)x27	35	8	38	45	88	80	0,8
SEB M 20 UP	2,7	M20(2,5)x30	35	8	38	45	88	80	0,8
SEB M 24 3t8 UP	3,8	M24(3)x36	35	14	38	45	88	80	0,8
SEB M 24 4t2 UP	4,2	M24(3)x36	50	14	58	70	115	106	2,6
SEB M 30 UP	6,3	M30(3,5)x45	50	14	58	70	115	106	2,7
SEB M 36 UP	11	M36(4)x54	70	14	83	94	168	155	7,0
SEB M 42 UP	15	M42(4,5)x63	70	14	83	94	168	165	7,0
SEB M 48 UP	16	M48(5)x68	70	19	80	94	168	155	7,0

SEB típusú emelőszem terhelhetősége (t) - WLL

Cikkszám
SEB M 8 UP	0,8	1,6	0,5	1	0,7	0,5	1,05	0,5
SEB M 10 UP	1,6	3,2	0,7	1,4	0,98	0,7	1,47	0,7
SEB M 12 UP	1,9	3,8	0,9	1,8	1,26	0,9	1,89	0,9
SEB M 16 UP	3,2	6,4	1,8	3,6	2,52	1,8	3,78	1,8
SEB M 20 UP	6,5	13	2,7	5,4	3,78	2,7	5,67	2,7
SEB M24 3t8 UP	8	16	3,8	7,6	5,32	3,8	7,98	3,8
SEB M 24 4t2 UP	7	14	4,2	8,4	5,88	4,2	8,82	4,2
SEB M 30 UP	10	20	6,3	12,6	8,82	6,3	13,23	6,3
SEB M 36 UP	12	24	11	22	15,4	11	23,1	11
SEB M 42 UP	15	30	15	30	21	15	31,5	15
SEB M 48 UP	18	36	16	32	22,4	16	33,6	16

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Az emelőszem terhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - 0 ºC	80%
0 ºC - +200 ºC	100%
+200 ºC - +300 ºC	90%
+300 ºC - +400 ºC	75%
+400 ºC felett	nem használható
