Emelőszem – THEIPA TP csapágyazott, 360°-ban forgatható és 180°-ban billenthető kivitel

A THEIPA TP típusú forgatható és billenthető nagyszilárdságú kengyeles emelőszemek (gépészeti megnevezéssel terhelés alatt forgó és csuklós emelőkengyelek) a nehézgépgyártás, a kohászati berendezések és a monumentális nehézipari anyagmozgatások abszolút csúskategóriás rögzítőkomponensei. Ezt a rendkívül széles, a német JDT® (J.D. Theile) által gyártott Grade 100-as (10-es osztályú) termékcsaládot kifejezetten az extrém súlyú szerszámtestek, nehéz gépvázak, turbinák és nagyméretű szerkezetek biztonságos emelési pontjainak kiépítéséhez fejlesztették ki, ahol a teher mozgatása, megfordítása vagy átfordítása közben a rögzítésnek szabadon kell forognia a tengelye körül (360°), miközben a fülrésznek feszülésmentesen kell követnie a függesztékágak dőlésszögét (180°). A süllyesztékben kovácsolt, nemesített ötvözött acélból készülő masszív kengyel és a precíziós csapágyazású metrikus csavar kombinációja akadálytalan elfordulást szavatol a legdurvább ferde és oldalsó irányú húzásoknál is. Nagyteljesítményű acélkötelekkel, láncfüggesztékekkel vagy nagy teherhordó textilhevederekkel történő megfogásoknál ez a professzionális kettős tengelyű konstrukció nyújtja a legbiztonságosabb csatlakozást az iparban.

• Nagyszilárdságú csavarozható emelőszem
• 10-es szilárdsági osztály
• 360°-ban elforgatható, 180°-ban billenthető
• Metrikus menet, kiváló csapágyazás
• Festett, lakkozott felület
• Pontos mérettartás
• 4:1 biztonsági tényező
• Minősített - gyártó/méret/teherbírás jelöléssel
• MSZ EN 10204-2.2 minőségi tanúsítvány

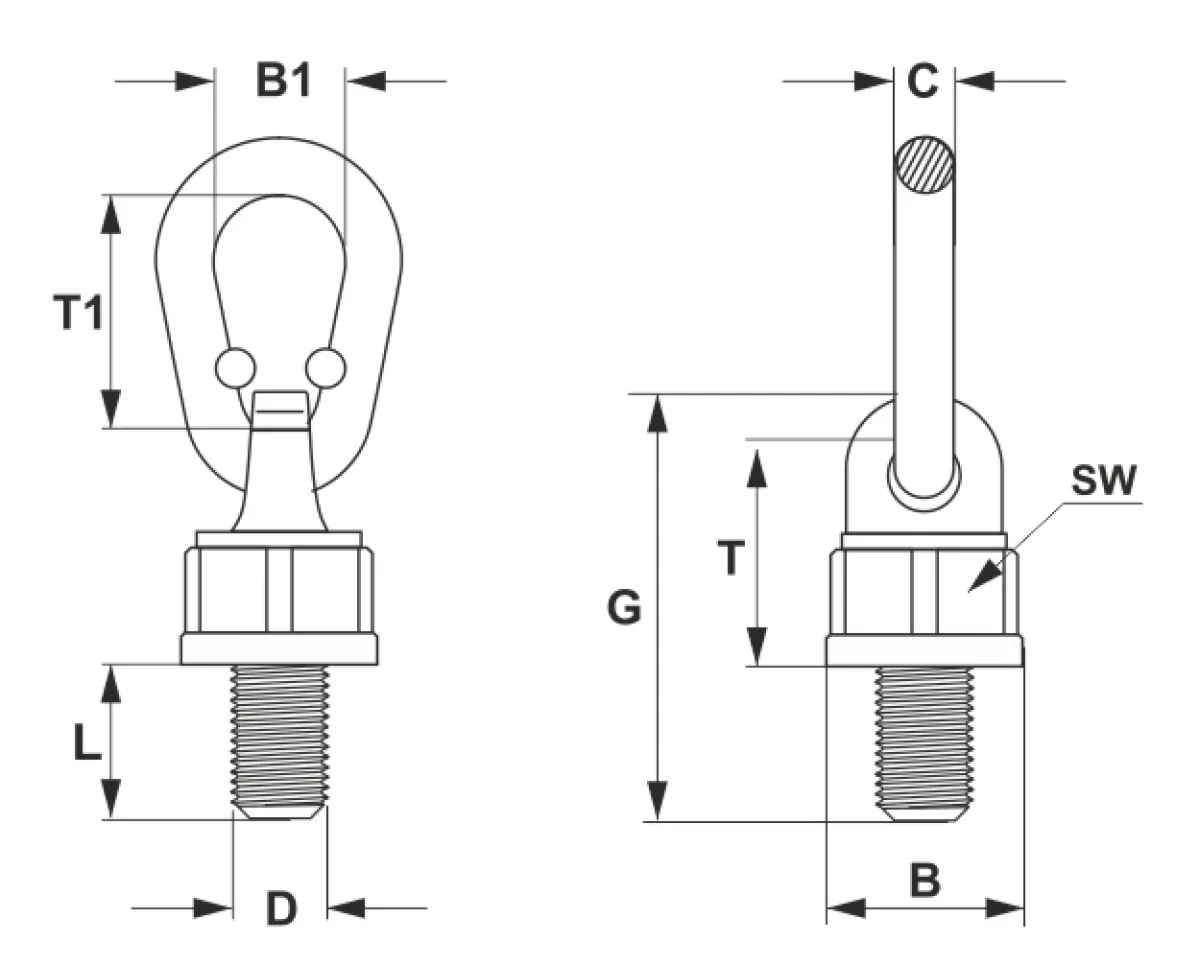

THEIPA TP típusú emelőszem méretei

Cikkszám	Teherbírás (t)	DxL (mm)	B (mm)	G (mm)	SW (mm)	T (mm)	C (mm)	T1 (mm)	B1 (mm)	Saját tömeg (kg)
0381400008	0,35	M8(1,25)x18	36,5	48	34	41	13	55	32	0,4
0381400001	0,5	M10(1,5)x18	36,5	48	34	41	13	55	32	0,42
0381400000	0,7	M12(1,75)x18	36,5	48	34	41	13	55	32	0,43
0381400002	0,7	M12(1,75)x25	36,5	48	34	41	13	55	32	0,43
0381400003	1	M14(2)x20	36,5	48	34	41	13	55	32	0,43
0381401000	1,4	M16(2)x20	36,5	48	34	41	13	55	32	0,43
0381401001	1,4	M16(2)x30	36,5	48	34	41	13	55	32	0,44
0381401002	1,7	M20(2,5)x30	36,5	48	34	41	13	55	32	0,46
0381401003	1,7	M24(3)x30	36,5	48	34	41	13	55	32	0,49
0381402000	2,5	M20(2,5)x30	52	68	46	57	16	70	34	0,95
0381402001	2,5	M20(2,5)x40	52	68	46	57	16	70	34	0,97
0381402002	2,5	M20(2,5)x50	52	68	46	57	16	70	34	1,04
0381402003	2,5	M20(2,5)x70	52	68	46	57	16	70	34	1,07
0381404000	4	M24(3)x30	57	75	50	63	18	85	45	1,43
0381404001	4	M24(3)x45	57	75	50	63	18	85	45	1,48
0381404002	4	M24(3)x50	57	75	50	63	18	85	45	1,5
0381404003	4	M30(3,5)x35	57	75	50	63	18	85	45	1,5
0381406000	6,7	M30(3,5)x35	70	95	65	78	20	86	46	2,33
0381406001	6,7	M30(3,5)x45	70	95	65	78	20	86	46	2,37
0381406002	6,7	M30(3,5)x50	70	95	65	78	20	86	46	2,44
0381406003	6,7	M30(3,5)x60	70	95	65	78	20	86	46	2,45
0381408000	8	M30(3,5)x35	81	106	75	86	23	115	60	3,59
0381408001	8	M30(3,5)x45	81	106	75	86	23	115	60	3,64
0381410000	10	M36(4)x50	81	106	75	86	23	115	60	3,72
0381410001	10	M36(4)x54	81	106	75	86	23	115	60	3,82
0381412003	12,5	M42(4,5)x50	81	106	75	86	23	115	60	3,82
0381412002	12,5	M42(4,5)x60	81	106	75	86	23	115	60	3,91
0381412000	12,5	M42(4,5)x63	81	106	75	86	23	115	60	3,94
0381412013	12,5	M45(4,5)x60	81	106	75	86	23	115	60	4,03
0381412001	12,5	M48(5)x72	81	106	75	86	23	115	60	4,33
0381417003	13	M42(4,5)x60	104	127	95	106	30	140	70	7,37
0381417000	17	M45(4,5)x60	104	127	95	106	30	14	70	7,50
0381417001	17	M48(5)x60	104	127	95	106	30	14	70	7,57
0381417002	18	M56(5,5)x48	104	127	95	106	30	14	70	8,00
0381420000	20	M64(6)x96	104	127	95	106	30	14	70	8,85
0381420001	20	M64(6)x110	104	127	95	106	30	14	70	9,20
0381428000	28	M64(6)x96	129	174	115	135	35	170	80	16,3
0381428001	28	M72(6)x120	129	174	115	135	35	170	80	17,6
0381428002	28	M80(6)x150	129	174	115	135	35	170	80	19,5
0381435002	35	M72(6)x120	148	184	135	146	43	220	100	23,46
0381435000	35	M80(6)x120	148	184	135	146	43	220	100	25,1
0381435001	35	M90(6)x150	148	184	135	146	43	220	100	27,6
0381440008	40	M72(6)x108	170	233	150	182	46	240	110	34,7
0381440002	40	M80(6)x120	170	233	150	182	46	240	110	35,5
0381440000	40	M90(6)x115	170	233	150	182	46	240	110	36,5
0381440001	40	M100(6)x150	170	233	150	182	46	240	110	39,8

THEIPA TP emelőszem terhelhetősége - WLL (t)

Cikkszám
0381400008	0,7	1,4	0,35	0,7	0,5	0,35	0,7	0,5
0381400001	1	2	0,5	1	0,7	0,5	1	0,75
0381400000	1,4	2,8	0,7	1,4	1	0,7	1,4	1
0381400002	1,4	2,8	0,7	1,4	1	0,7	1,4	1
0381400003	2	4	1	2	1,4	1	2,12	1,5
0381401000	2,8	5,6	1,4	2,8	2	1,4	3	2,12
0381401001	2,8	5,6	1,4	2,8	2	1,4	3	2,12
0381401002	3,4	6,8	1,7	3,4	2,4	1,7	3,55	2,5
0381401003	3,4	6,8	1,7	3,4	2,4	1,7	3,55	2,5
0381402000	5	10	2,5	5	3,55	2,5	5,3	3,75
0381402001	5	10	2,5	5	3,55	2,5	5,3	3,75
0381402002	5	10	2,5	5	3,55	2,5	5,3	3,75
0381402003	5	10	2,5	5	3,55	2,5	5,3	3,75
0381404000	8	16	4	8	5,6	4	8,5	6
0381404001	8	16	4	8	5,6	4	8,5	6
0381404002	8	16	4	8	5,6	4	8,5	6
0381404003	8	16	4	8	5,6	4	8,5	6
0381406000	12	24	6,7	13,4	9,5	6,7	14	10
0381406001	12	24	6,7	13,4	9,5	6,7	14	10
0381406002	12	24	6,7	13,4	9,5	6,7	14	10
0381406003	12	24	6,7	13,4	9,5	6,7	14	10
0381408000	12	24	8	16	11,2	8	16	12
0381408001	12	24	8	16	11,2	8	16	12
0381410000	15	30	10	20	14	10	21.2	15
0381410001	15	30	10	20	14	10	21.2	15
0381412003	15	30	12.5	25	17	12.5	25	18
0381412002	15	30	12.5	25	17	12.5	25	18
0381412000	15	30	12.5	25	17	12.5	25	18
0381412013	15	30	12.5	25	17	12.5	25	18
0381412001	15	30	12.5	25	17	12.5	25	18
0381417003	20	40	13	26	17	13	27	19
0381417000	25	50	17	34	23.5	17	35	25
0381417001	25	50	17	34	23.5	17	35	25
0381417002	25	50	18	36	25	18	37.5	26.5
0381420000	25	50	20	40	28	20	42.5	30
0381420001	25	50	20	40	28	20	42.5	30
0381428000	32.5	65	28	56	39	28	58	42
0381428001	32.5	65	28	56	39	28	58	42
0381428002	32.5	65	28	56	39	28	58	42
0381435002	40	80	35	70	49	35	74	82.5
0381435000	40	80	35	70	49	35	74	82.5
0381435001	40	80	35	70	49	35	74	82.5
0381440015	50	100	40	80	56	40	84	60
0381448000	50	100	40	80	56	40	84	60
0381450000	50	100	40	80	56	40	84	60
0381450001	50	100	40	80	56	40	84	60

Az eltérő terhelési irányokra és módokra vonatkozó szabályokat a használati információk tartalmazzák! Az emelőszemeket többféle módon lehet használni, a terhelési tényezők az alkalmazott emelőszemek számától és elhelyezkedésétől függően módosulhatnak!

Az emelőszem terhelhetősége a hőmérséklet függvényében

-40 ºC alatt	nem használható
-40 ºC - +200 ºC	100%
+200 ºC - +300 ºC	90%
300 ºC - +400 ºC	75%
+400 ºC felett	nem használható
